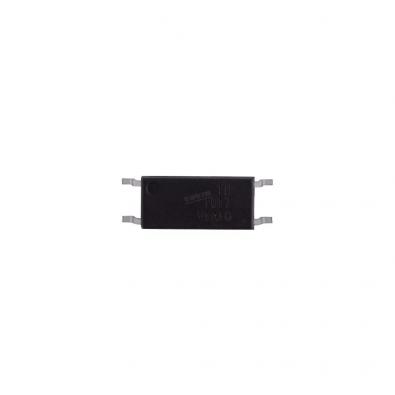

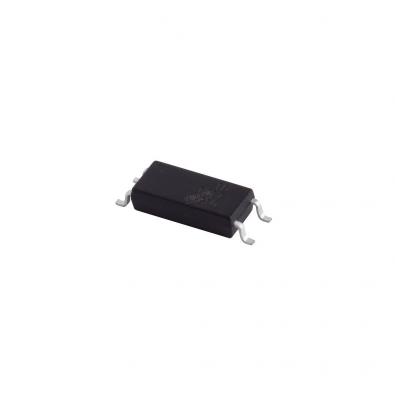

TD1019光耦的特点：

●隔离电压为5000VRMS，光三极管类型；

●集电极-发射极电压80V，电流为±50MA；

●尺寸为7.6*3.6*2.0MM；

●封装的类型为LSOP4；

●CTR值为200-400%；

●工作温度范围：- 55 ℃ to 110℃；

在使用性能上能替代东芝TLP10383/TLP383/TLP385，亿光EL1019,光宝LTV-1009,兆龙CT1019,瑞萨PS2381-1,仙童FODM100x/FODM819，威世TCLT1019/VOL617A/VOL618A。

TD1019光耦应用原理：

  TD1019晶体管光耦以光为媒介传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏晶体管）封装在同一管壳内。光电二极管线性特性好；光敏三极管有线性特性，在一定范围内具有电流放大能力；光敏型达林顿管具有更高的放大倍数，可以在小电流输入状态下，驱动更大的输出电流。晶体管光耦通常在电源电路中做电压反馈，在控制电路中做信号检测、信号控制等功能。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电-光-电”转换。

  由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入间绝缘耐高压，单向传输信号等优点，在电子产品上获得广泛的应用。

 光耦的主要优点:

信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离 、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

 TD1019光耦在开关电源的作用：

1019主要在开关电源的作用是隔离、提供反馈开关作用。开关电源电路中光耦的电源是从高频变压器次级电压提供的，

当输出电压低于稳压管电压时，信号光耦接通加大占空比，使得输出电压升高；

反之则关断光耦减小占空比，使得输出电压降低。一旦高频变压器次级负载超载或开关电路有故障，

就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁
